כיצד לבחור יחידת הטיה מחבת אנטנה: מדריך קונה שלם

בחירת יחידת הטייה של האנטנה הימנית חיונית להבטחת מיקום אנטנה יציבה ומדויקת בתקשורת אלחוטית, מעקב מכ "ם ומערכות מיקרוגל לטווח ארוך. מערכת הטיה מחבת מעוצבת משפרת את דיוק ההצבעה, מגבירה את אמינות הקישור, ומחזקת ביצועים תחת רוח, רטט וסביבות חיצוניות קשות. מדריך זה מספק מסגרת ברורה ומעשית כדי לעזור למהנדסים לבחור את הפתרון המתאים ביותר עבור יישומים שונים.

מהי מערכת הטיה של ספן אנטנה?

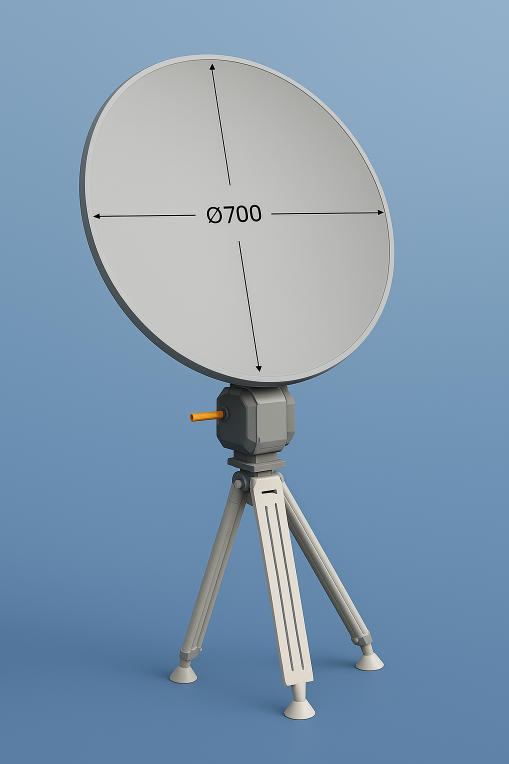

מערכת אנטנה (באנגלית: Antenna pan tilt tilt tilt) היא מכשיר אלקטרו-מכני אשר מסתובב אנטנה לאורך שני צירים:

-סיבוב פאן-אופקי

-סיבוב אנכי-סיבוב אנכי

זה מאפשר יישומים כגון:

-Uav/מזל "ט

-סריקת מכ "ם ודפוסי חיפוש

-טווח ארוך מיקרוגל ויישור קישור אלחוטי

-חוף מעקב גבולות

-תקשורת ימית

-לווין ומערכות מיקרוגל נקודת-לנקודה

יחידות הטייה פאן אנטנות חייבות לעמוד במומנט גבוה, דרישות דיוק, וסביבות קשות-הרבה יותר תובעני מאשר מנגנוני ptz מצלמה סטנדרטיים.

שלב אחר שלב מסגרת

כדי לבחור את יחידת הטיה פאן אנטנה נכונה, להעריך:

1. עומס מכני & מומנט

2. ביצועי עומס רוח

3. פאן & טווח סיבוב הטיה

4. מהירות & תאוצה

5. דיוק, דיוק & backlash

6. סוג מנגנון כונן

7. ממשק תקשורת

8. דרישות טבעת להחליק

9. עמידות סביבתית

דרישות מכניות: עומס, מומנט & רוח

קיבולת עומס סטטי 3.1

לקבוע מטען הכולל מטען:

-אנטנה + ראדום

-מגברים rf, lnbs

-סוגריים ומתאמים

-כבלים ומחברים

בחר תמיד פונטו עם 30 50% עומס נוסף.

3.2 מרכז הכובד & מומנט

אנטנות גדולות יוצרות מומנט משמעותי בשל זרועות רגע ארוכות.

צ 'ק:

-מומנט המותר המרבי (n · m)

-קיזוז מרכז הכובד

-צורך במשקלות

עומס רוח 3.3

הרוח יש השפעה גדולה:

-אנטנות גדולות להתנהג כמו מפרשים

-גורם לטעויות רועדת ומעקב

-יכול לעומס יתר ציר הטיה אם קטן

דרישות ביצועי תנועה

4.1 פאן & טווח סיבוב הטיה

טווחים טיפוסיים:

-מחבת: 0-360 ° סיבוב רציף (באמצעות צלצול)

-הטייה: -90 ° ל + 90 ° או 0 ° ל + 180 °

מהירות 4.2 והאצה

יישום | מהירות טיפוסית

-יישור דיוק: 0.05-5 °/s

-מעקב כללי: 5-30 °/s

-מעקב אחר Uav/מכ "ם: 30-80 °/s

האצה קריטית למשימות מעקב דינמיות.

דיוק, חזרה & גב

פרמטרים עיקריים:

-רזולוציה-צעד התנועה הקטן ביותר

-דיוק-פקודה לעומת זווית בפועל

-Repeatability-דיוק החזרה מראש

-Backlash-משחק מכני הילוכים

תקשורת לטווח ארוך דורשת לעיתים קרובות 0.01 °-דיוק 0.05 °.

מנגנון כונן של יחידת הטיה פאן

פטוס שונים משתמשים בטכנולוגיות הנעה פנימיות שונות.

השוואת מנגנון כונן:

רוב האנטנה ptus להשתמש סרוו + תולעת-הילוך ההיברידי עבור מומנט גבוה ותנועה חלקה.

ממשק בקרה ואינטגרציה

ממשקים משותפים:

-RS-485 / RS-422-תקן תעשייתי

-קנבוס-רובוטיקה ומערכות רכב

-Ethernet (tcp/ip)-מכ "ם, מערכות רב-חיישן

-התקנות ניידים או זמניים

מומלץ: RS-485 ethernet לגמישות מרבית.

דרישות טבעת החלקה

טבעות החלקה תומכים 360 סיבוב רציף. ערוצים עשויים לכלול:

-כוח (12v/24v/48v)

-RS-485/יכול/ethernet

-Rf coaxial rf

-סיבים אופטיים מפרקי סיבוביים

איכות הסביבה

אנטנה פטוס חייבת להתמודד עם תנאים חיצוניים קשים.

ממשקים מכניים והתקנה

צ 'ק:

-דפוס חור הרכבה

-תאימות צלחת עליונה עם אנטנה

-ניתוב כבלים

-קיבולת עומס לתורן

-סיווג תנועת הטיה אנטנה

רשימת בדיקות מהירות

מכני

-עומס (ק "ג)

-מומנט (n · m)

-טווח זווית pan/tilt

-מהירות & תאוצה

-Backlash & דיוק

-ערוצי טבעת להחליק

חשמל/בקרה

-RS-485/קנבוס/ethernet

-סוג מקודד

-דרישות כוח

סביבתי

-IP66/67

-טמפרטורה

-עומס רוח

-התנגדות למלח ערפל

-סובלנות רטט

תצורות מומלצות על ידי יישום

מסקנה

יחידת הטיה של אנטנה שנבחרה היטב משפרת את דיוק ההצבעה, אמינות המערכת, וביצועים תפעוליים ארוכי טווח בסביבות חיצוניות קשות. על ידי הערכת עומס, מומנט, דיוק, מהירות, מנגנון כונן, עיצוב טבעת החלקה, ודירוגים סביבתיים, מהנדסים יכולים להבטיח תאימות אופטימלית וביצועים עבור כל מערכת אנטנה.

לפניות פרויקטים או פתרונות הטייה אישית של אנטנה, אנא צור קשר:Sales@ziwincctv.com
