מדריך התקנה מקצועי: שלבי מפתח להתקנת, כיול & באגים tilt tilt positioner

לאחר שבחרתם יחידת הטיה-ptu (ptu), התקנה נכונה, כיול מדוקדק, וניפוי באגים יסודי הם קריטיים לפרוק את הפוטנציאל המלא שלה ולהבטיח חיי שירות ארוכים. המונח "pan tilt tilt" מדגיש במיוחד את יכולת הליבה שלו ל "מיצוב מדויק". מדריך זה מספק הוראות צעד-אחר-צעד להתקנה מקצועית של הפטו שלך ופרטים על נקודות כיול חיוניות וניפוי באגים, מה שמאפשר את ה "עין זריז" שלך לראות בהתמדה, מדוייק ועוד.

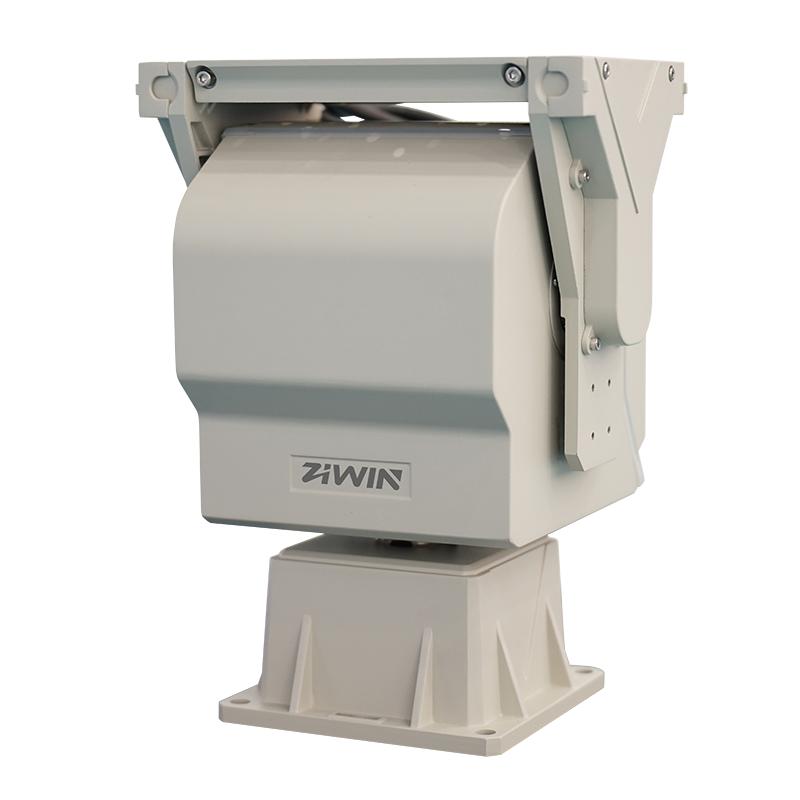

הכנה מראש התקנה

1. סקר אתר:

ואישור נקודת הרכבה:האם המיקום עונה על צרכי כיסוי מעקב? האם יש מכשולים בקו ישר? האם היא נגישה לתחזוקה עתידית?

והערכה מבנית:הוא משטח ההרכבה (קיר, מוט, קרן) חזק מספיק ויציב? הוא יכול לעמוד במשקלו ולמומנט המשולבים של יחידת הטייה, מצלמה, ועומס רוח? חיוני עבור התקנות מוגברות! לחזק במידת הצורך.

ובדיקה סביבתית:הם איטום, איטום, נקודות גישה לחשמל, ואת ניתוב כבל אותות מתוכננים?

2. כלי & הכנת חומר:

מקדחה חשמלית, מקדחה פטיש (לבטון), חתיכות מקדחה מתאימים, רמת רוח, ברגים (פתוח, מתכוונן), מברג (פילפ, ראש שטוח), חשפניות תיל, כלי קרישה, רב-טימטר, סרט חשמלי עמיד למים/סיליקון, כבל, רתמת בטיחות (חיוני לעבודה גבוהה).

O סוגר הרכבה תואם, תקעים קיר/עוגנים (מתאים לחומר קיר), ערכת אביזר ptu.

3. איגרוף מוצר & בדיקה:

O לאמת תוכן נגד רשימת אריזה (גוף ptu, סוגריים, שקית בורג, ידנית, וכו ').

O לבדוק כל נזק למשלוח.

O לסובב בעדינות צירים אופקיים ואנכי ביד כדי לבדוק רעשים או יוצאי דופן (זהירות: לבצע זאת בעדינות מאוד לפני האבקות על מנת למנוע פגיעה הילוכים פנימיים).

התקנה מכנית של יחידת הטיה במחבת

1. התקנת סוגריים (אם ישים):

O למקם את הסוגר לפי התוכנית. להשתמש ברמת הרוח כדי להבטיח את הסוגר הוא רכוב ברמה מושלמת. זה בסיסי עבור פטו פטו הבא! סמן חורים, מקדחה, עוגני הוספה, ומאובטח להדק את הסוגר.

2. הרכבה של ptu כדי סוגר/בסיס:

O ליישר את בסיס הפטו עם צלחת הרכבה של סוגריים או ישירות על משטח ההרכבה (למשל עבור תמרון).

O בצורה מאובטחת ושווה את הברגים שסופקו ptu. להבטיח את כל הברגים מותקנים ומהדקים כדי למנוע התנתקות מהרטט לטווח ארוך.

ורמת אימות:להשתמש שוב ברמת הרוח על בסיס ptu (או משטח החלקה המיועד) כדי לאשר את כל המחבת והטיה היא ברמה מושלמת. זה קריטי עבור סיבוב חלק ואופק תמונה ברמה!

3. התקנת מצלמה & דיור:

O הר את המצלמה בצורה מאובטחת על גבי פלטפורמת המצלמה של הפטו על פי מדריך המצלמה. להבטיח שברגים נעילה הם הדוקים.

אם שימוש בדיור חיצוני, מתאים לו מעל המצלמה ופטו (כמה פטוס שולבו ממשקי דיור). עקבו אחר הוראות דיור לאיטום. הכרחי: לבצע איטום יסודי, במיוחד עם נקודות כניסת כבל, באמצעות מסטיק עמיד למים ובלוטות.

חיבורים חשמליים וחיווט

בטיחות ראשונה! נתק את כל הכוח לפני שתמשיך!

1. חיבור כבל חשמל:

O לאשר את המתח הנדרש של הפטו (ac24v/dc24v/dc12v). השתמש כבל מדורג כראוי עם מד מספיק (לשקול ירידה במתח על מרחק).

פס חוט מסתיים להתחבר למסופי הכוח של הפטו ( / -או l/n, בזהירות להתאים את תרשים החיווט!).

O לבצע בידוד ואגה (חיצוני). יחידות הטייה במחבת טכנולוגיית ziwin בדרך כלל מכילות בלוקים נוחים או מחברי תעופה.

2. חיבור כבל אות שליטה (RS-485):

O להשתמש בזוג מעוות (stp) כבל (למשל, זוג אחד מכבלים cat5e/cat6 או כבל RS-485 ייעודי). המגן חיוני לחסינות רעש.

O לחבר את ממשק RS-485 של הפטו (בדרך כלל שכותרתו a/b-או d/d-) לממשק המתאים בבקר (dvr/nvr/מקלדת).

ותצורת רשת קריטית:

• להבטיח שהרשת RS-485 כולה משתמשת בטופולוגיה של אוטובוס, לא טופולוגיה של כוכבים.

• התקנת התנגדות של 120Ω בין מסופים a ל-b רק במכשיר האחרון באוטובוס (בדרך כלל הפטו או קצה הבקר הסופי). זה חיוני לתקשורת יציבה ללא אובדן מנות! בזהירות סקירת בקר ומדריכים ptu לגבי סיום.

וחדירת מגן:הקרקע את מגן הכבל בקצה אחד בלבד (בדרך כלל בבקר או קצה אספקת חשמל) לאדמה ראויה. לעזוב את הקצה השני לא מחובר כדי למנוע לולאות הקרקע.

3. חיבור כבל וידאו/רשת:

ומצלמה אנלוגית:לחבר את כבל הווידאו (למשל, SYV-75-5) לממשק קלט הווידאו של ptu (אם הוא משלב טבעת תלוש וידאו).

וIP (רשת) מצלמה:לחבר את כבל הרשת לממשק הרשת של פטו (גם באמצעות טבעת החלקה). מגן (stp) מומלץ כבל ethernet.

ולבצע איטום אריגה!

4. ניהול כבלים & הגנה:

O להשתמש בקשרי כבל לחבילות בנפרד וכוח מאובטח, שליטה, ו-וידאו/רשת, מניעת הסתבך ומתח.

O עבור ריצות חיצוניות, להשתמש במלכודת או כבלים כדי להגן על כבלים מפני שמש, גשם, ונזק.

להשאיר לולאת שירות הכבל בנקודת היציאה של הפטו כדי למנוע גידור במהלך הסיבוב.

כוח ראשוני-על & התקנה בסיסית

1. בדיקה אחרונה:כל החיבורים נכונים ומאובטחים? איטום הגהה הושלמה? ברגים הידק?

2. כוח על:להחיל כוח. לצפות פנסים מחוון ptu (אם נוכח)-צריך להראות מצב נורמלי (למשל, כוח הוביל ב, מפסיקים מהבהב).

3. מבחן תקשורת:באמצעות תוכנת מקלדת בקרה או Vms, לשלוח פקודות בסיסיות (למשל, פאן שמאלה, פאן ימינה). להתבונן אם יחידת הטיה המחבת מגיבה.

4. קוד כתובת:אם pttus מרובים נמצאים ברשת, קבע כתובת RS-485 ייחודית עבור כל אחד באמצעות מתגים לטבול על ptu או בתוכנה (אם נתמכים). התנגשויות כתובות גורמות לשליטה בתוהו ובוהו.

5. פרוטוקול קבע:באמצעות מתגים או תוכנה לטבול, קבע את פרוטוקול התקשורת של הפטו כדי להתאים את הבקר (מקלדת/dvr/vms).

ליבה: כיול וכיוונון עדין

1. כיול רמה (אישור מחדש):

O להשתמש בתוכנה/מקלדת כדי לסובב את הפטו למיקום האופקי שלה (0 ° pan). לראות אם קו האופק (או אובייקט הפניה) בתמונת המצלמה היא רמה. אם לא ברמה, הר הפיזי אינו ברמה מושלמת.

פתרון:כוח כבוי. מעט לשחרר את הברגים ההרכבה (אל תסיר). Shim מתחת לבסיס עם מנקי דק עד התמונה היא רמה. ברגים פורשים בצורה מאובטחת. זהו הבסיס למיצוב מדויק.

2. הגדרת מיקום מראש וכיול:

או לנהוג בפטו באמצעות הבקר כדי לכוון את המצלמה בדיוק בנקודת יעד מובהקת.

O ממקדים את העדשה בחדות.

O על הבקר (מקלדת/vms), להפעיל את הפונקציה "להגדיר מראש" ולהגדיר מספר קבוע (למשל, 1).

ושלב מפתח: כיול משוב מיקום:באיכות גבוהה positioners (כמו הסדרה של ziwin) בדרך כלל תמיכה:

• פקודת למידה/כתיבה:שלח פקודה שתאמר לפטו "המיקום הנוכחי הוא המיקום האמיתי של x ptu". זה משתמש מקודד פנימי כדי להקליט את הזווית המדויקת.




• כוונון עדין חזותי (אופציונלי):כמה מערכות מתקדמות מאפשרות התאמה של רמת פיקסל קטנה של נקודת המוקד של התמונה מראש.

וחזרה בדיקה:להזיז את הפטו במקום אחר. זוכר את הסט החדש מראש. להתבונן אם הוא חוזר במדויק למטרה. חזור על מספר פעמים כדי לבדוק חזרה. סטיית משמעותיות בדיקת יציבות הר, עומס יתר פוטנציאלי, או דיוק ptu.

3. הגדרה מגבלת (אם נדרש):

וגבולות אופקיים:להסיע את הפטו אל המיקום המותר ביותר, קבע את הגבול השמאלי. חזור על הגבול הנכון. מונע כבל מתפתל או התנגשויות.

וגבולות אנכיים:להגדיר את מקסימום כלפי מעלה (נוטה כלפי מעלה) ולמטה (להטיה כלפי מטה). מונע מהמצלמה להכות את הדיור או הסוגר שלה.

4. מהירות & הגדרות מצב:

O להגדיר מהירויות פאן ואת הטיה (מהירות שיוט, מהירות מעקב) בתוכנת הבקרה.

O קבע מיקום בית.

O לאפשר פונקציונליות להעיף אוטומטי (אם נתמכים על ידי ptu ומצלמה).

O להגדיר מסלולי שייט (דפוסים/טיולים).

בדיקה אחרונה והזמנה

· לבדוק את כל פונקציות הבקרה: pan/tilt, שינויי מהירות, הזכירה מראש, שיוט, החזרת מיקום הביתה.

· בדיקת דיוק מוגדרת מראש ברמות זום שונות (זום גבוה יותר דורש דיוק גדול יותר).

· לדמות מטרות נעות למעקב בדיקה (ידני & מעקב אוטומטי).

· לבדוק את יציבות התמונה עבור נצנצים מורגש במהלך התנועה.

· השלמת התקנה וביצוע בדיקות.

טיפים לתחזוקה

· מעת לעת (למשל, רבעוני) לבדוק הידוק בורג הרכבה.

· לנקות את דיור ptu, במיוחד פתחי מחבת ויחידות הטייה, כדי למנוע הצטברות אבק על קירור ואגה.

· לבדוק כבלים עבור הזדקנות, נזק או עקיצות בעלי חיים.

· לבדוק באופן קבוע דיוק מראש ופונקציות בסיסיות.

מסקנה:התקנה וניפוי ניפוי piptioner potioner דורש סבלנות ותשומת לב לפרטים. הקפדה קפדנית על תקני התקנה, דגש על כיול ברמה וכיול מראש, והבטחת חיבורים חשמליים נכונים ואמינים (במיוחד רשת RS-485) הם הבסיס להבטחת הדיוק, יציבות, ואמינות של יחידת הטיה במחבת שלך. Ziwin טכנולוגיה לא רק מספק יחידות הטייה פאן באיכות גבוהה, אבל המדריכים המקיפים שלנו ותמיכה טכנית זמינה ידריך אותך להתקנה מוצלחת וביצוע.
